产品说明

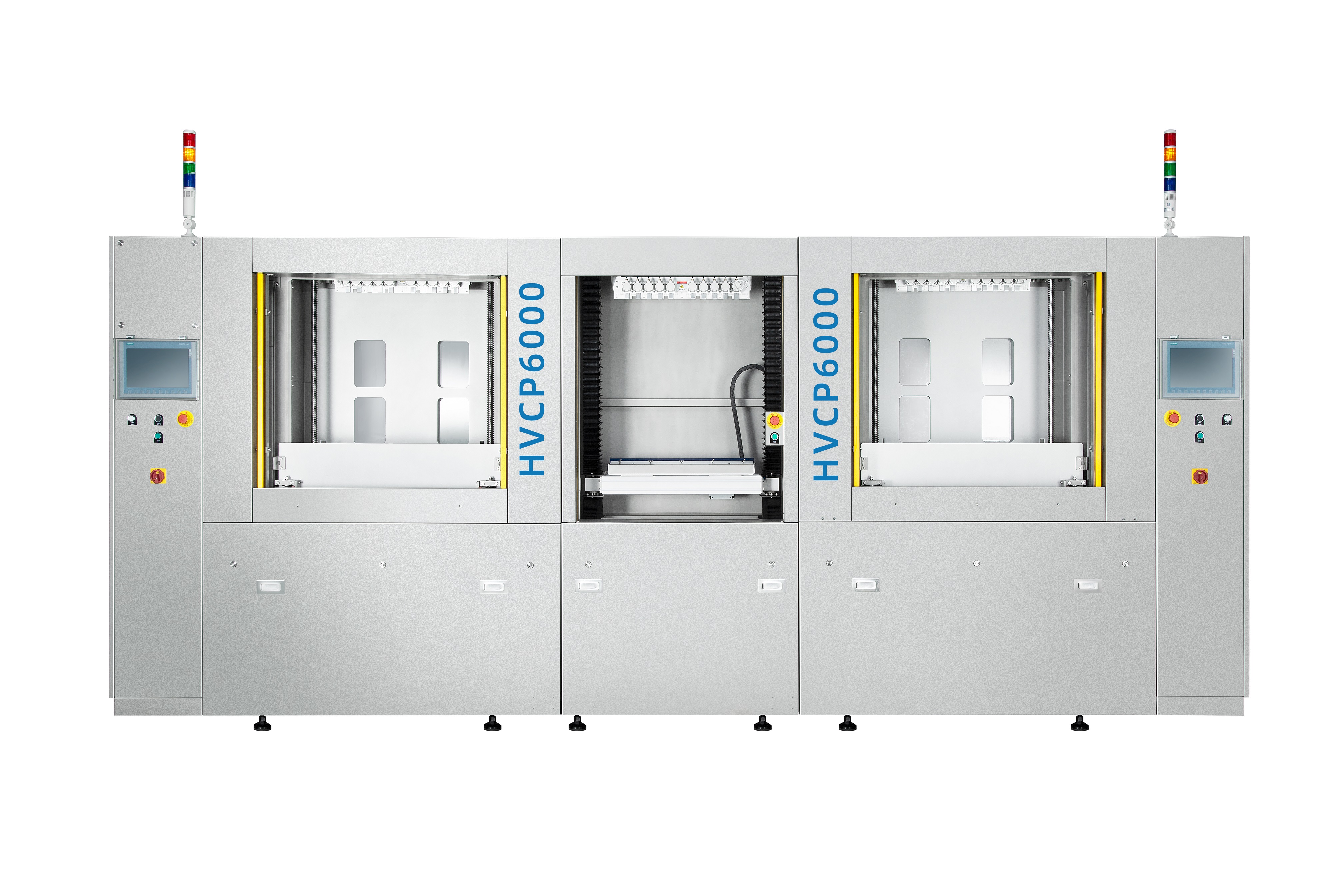

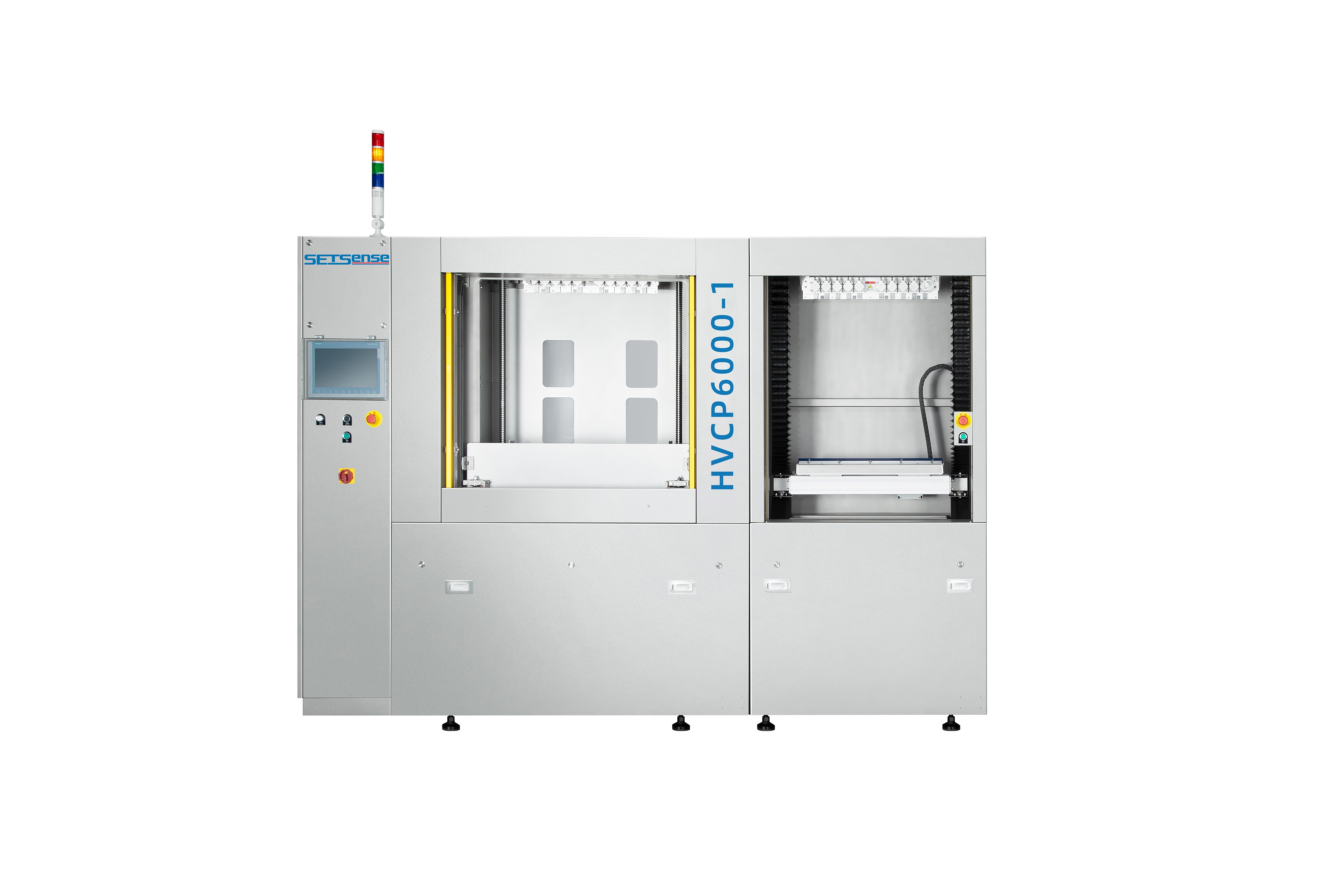

专为ABF载板的真空树脂塞孔而设计。通过塞头将树脂灌入孔中（无需工具），以完成树脂塞孔的过程。这款机器具备高品质批量生产的能力，深受市场青睐，并且秉承着行业的领先地位。
产品特点
★满足百万孔以上的载板制造需求；
★无需依赖治具和导气板进行塞孔操作，搭载智能化的操作界面，使操作过程更加人性化和易于操作；
★可以用于core层塞孔不饱满，提供高真空塞孔技术，解决气泡问题；
★油墨挤出速度稳定，确保刮墨均匀，解决研磨后铜面不均匀问题。
产品规格

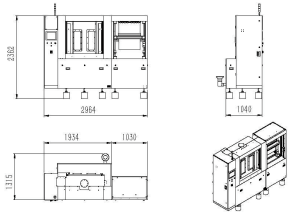

设备尺寸 | 3041*1152*2512mm 内置干式泵（水冷无热排） |
真空度 | ≤100pa（标准大气压下） |
印刷基板厚度 | 0.2-8.0mm |
印刷尺寸 | 10寸*10寸（250*250mm） 24寸*30寸(610*762mm) |
塞孔厚径比 | 通孔：70:1（最大） 盲孔：1:1（最大） |
塞孔方式 | 全板塞孔（从上往下） |
塞孔速度 | 2-80mm/sec(可调） |
塞孔压力 | 0-6bar（可调） |
塞孔范围 | 通孔：0.1-1.0mm(电镀后孔径） 盲孔：0.1-1.0mm(电镀后孔径） |
噪音（正常运行） | ≦75dB |
油墨压力 | 气缸推动力：0-6bar（可调） 气压推动力：0-6bar(正常使用不超3bar） |
塞孔与板边间距 | 孔距板边≧15mm |
操作面板 | 触控屏操作 |
保护装置 | 安全光栅、紧急停止装置 |
油墨添加方式 | 单支油墨夹更换 |
故障率 | ≦1/400h（故障时间/设备运行时间） |
操作台高度 | 1000±100mm |
刮板速度 | 5-200mm/sec（可调） |
刮板压力 | 0-6bar（可调） |
生产能力
产量受纵横比（板厚、孔径）、油墨黏度影响 | 生产片数 | 厚径比 | 塞孔刀数 |
每小时产量 | 20-70 | Max：70:1 | 1-3 |
公用需求
电气需求 | |
电 | 三相五线制380V |
压缩空气压力 | ≧6.5bar |
带泵站排气量 | 12.5m³/h（接口：φ75mm） |
压缩空气用量 | 2.5m³/h（接口：φ10mm） |
建议机台周围空间 | 800mm |
机台重量 | 2580KG |
设备安装环境 （温湿度及无尘要求） | A.环境要求：无尘室，洁净室100,000级↑ B.温度要求：22±2℃ C.湿度要求：50±5% |
